Вибростенды – испытательные агрегаты, которые обеспечивают формирование вибрационных потоков для тестирования устойчивости конструкций, узлов либо приборов к воздействию вибрационного поля. Оборудование применяется для проверки стойкости устройств к вибрационным и ударным нагрузкам, что позволяет определить качественные характеристики и возможность длительного использования тестируемых образцов в условиях повышенной вибрации.

Вибростенды обеспечивают проведение испытаний электрооборудования, космической техники, установок авиационного и военного назначения, а также механизмов автомобильного транспорта.

Навигация:

  1. Вибростенды электродинамические – конструкция
  2. Принцип работы вибростендов
  3. Вибростенды Sentek Dynamics
  4. Системы управления вибрацией Crystal Instruments

Вибростенды электродинамические – конструкция

Электродинамические вибростенды функционируют за счет взаимодействия вынуждающей силы, формируемой при прохождении переменного тока по подвижной катушке, и магнитного поля постоянного типа. Устройство оборудования предполагает наличие следующих рабочих узлов:

  • Электродинамический виброгенератор;
  • Система управления потоком вибрации;
  • Усилитель;
  • Система охлаждения.

Виброгенератор осуществляет непосредственное воздействие на испытуемое устройство, за счет работы усилителя осуществляется повышение сигнала возбуждения от внешнего источника и производится выработка постоянного тока. Система управления вибрацией обеспечивает генерацию необходимого типа воздействия и передачу ее на усилитель. Для поддержания длительных и высоких нагрузок оборудования предусмотрена система воздушного охлаждения, которая поддерживает стабильные температурные параметры за счет работы вентилятора. Для крупных агрегатов характерно использование водяного охлаждающего контура. Конструкция вибростендов характеризуется жестким осевым коэффициентом и способна выдерживать длительные колебания диаметрального типа благодаря высокому запасу прочности.

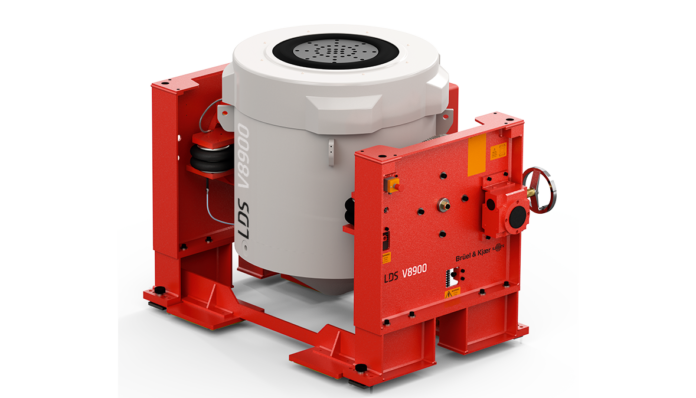

Принцип работы вибростендов

Принцип функционирования электродинамического вибростенда базируется на формировании направленной силы в проводнике, который размещается в магнитном поле и пропускает электрический ток. Проводник размещается на основе цилиндрической формы, входит в состав подвижной части испытательной установки и закрепляется в поле действия радиального магнитного поля. На подвижную часть конструкции оказывает действие продольная сила, размер которой пропорционален проходящему через проводник току. Благодаря подвесной системе катушка удерживается в зоне действия магнитного поля с возможностью перемещения подвижной части конструкции на ограниченное расстояние, которое определяет номинальное виброперемещение агрегата.

Установки поддерживают функцию модального анализа, осуществляя тестирование образцов на внешнем фундаменте. При небольшой массе образца допускается крепление к подвижной части оборудования, обеспечивая воздействии вибрации на изделие в целом. Применение вибростендов позволяет определить способность устройства сохранять первоначальные характеристики и свойства в условиях воздействия вибрационного потока при заданным параметрах жесткости.

Вибростенды Sentek Dynamics

Компания Sentek Dynamics специализируется на разработке систем вибрационных испытаний и предлагает широкий выбор оборудования для организации тестирования вибрационного воздействия. Преимуществами установок бренда являются:

  • Возможность проведения испытаний для объектов различных габаритов;
  • Опция контроля частоты в широком диапазоне тестирования;
  • Наличие пневмопружин, обеспечивающих активную поддержку образцов;
  • Присутствие различных опор для снижения передаваемых основанию вибраций;
  • Упрочненная конструкция крепления цапфы.

Каталог испытательных вибростендов Sentek Dynamics включает следующие серии продуктов:

  • MS – малогабаритные модели, функционирующие за счет постоянных магнитов, поддерживают крепление к штоку и позволяют осуществлять модальный анализ;
  • VT – работают с помощью постоянных магнитов, предусматривают крепление крупных образцов на шток, малогабаритные изделия могут размещаться на круглом столе;
  • H, P, E – установки повышенной производительности, выдерживающие параметры вынуждающей пиковой силы в пределах от 65 до 400 кН. Модели предусматривают наличие водяного охлаждающего контура и отличаются крупными габаритами;
  • L – агрегаты, предназначенные для тестирования оборудования весом до 200 кг, граничный диапазон вынуждающей силы от 1 до 10 кН;
  • M – устройства обеспечивают испытания образцов массой до 1000 кг, диапазон развиваемых усилий составляет от 15 до 65 кН.

Системы управления вибрацией Crystal Instruments

Ведущим функциональным элементов вибростендов Sentek Dynamics выступают системы управления вибрацией (СУВ) Spider, разработанные компанией Crystal Instruments и обеспечивающие формирование обозначенного типа воздействия за счет поступления управляющего сигнала на усилительный механизм. Системы бренда отличаются широкой архитектурой и масштабируемостью, а также предполагают высокие модульные характеристики. Устройства относятся к четвертому поколению управляющих систем и предусматривают новейшие технологические решения. Программное обеспечение модулей СУВ обеспечивает проведение различных типов виброиспытаний, включая:

  • Воздействие синусоидального типа;
  •  Ударную нагрузку;
  • Формирование и стабилизацию резонанса;
  • Осциллятор и ШСВ;
  • Репликацию волн переменного характера.

Контроллеры Spider характеризуются отличными измерительными параметрами, поддерживают широкий динамический диапазон и поддерживают объединению в единую многоканальную систему. Модельный ряд СУВ включает устройства с числом входных каналов от 4 до 8, которые предназначены для организации испытаний различного уровня сложности, имеют удобный пользовательский интерфейс и гибкие функции отчета.
